钢花管的核心结构与设计亮点

一、产品定义与核心定位

钢花管（又称注浆花管、支护花管）是一种经特殊加工的高强度无缝钢管，通过在管壁按规律开设注浆孔、优化端部结构，实现 “注浆输送 + 岩土支护” 双重功能，是地下工程中土体加固、防渗防水、超前支护的核心关键设备。其核心价值在于通过浆液渗透胶结与钢管骨架支撑的协同作用，将松散岩土体转化为稳定固结体，从 “被动防护” 升级为 “主动加固”，为隧道、边坡、基坑等工程提供安全保障。

二、核心结构与设计亮点

钢花管的结构设计围绕 “高效注浆、稳固支护、适配复杂工况” 三大目标展开，关键结构包括：

主体钢管：采用 Q235B、Q355B 等优质碳素钢或低合金高强度无缝钢管，无焊缝、组织致密，确保抗压、抗弯及抗冲击性能。常规壁厚 3-8mm，管壁均匀性误差≤±0.3mm，椭圆度偏差控制在 0.5% 以内，能适应地下恶劣受力环境。

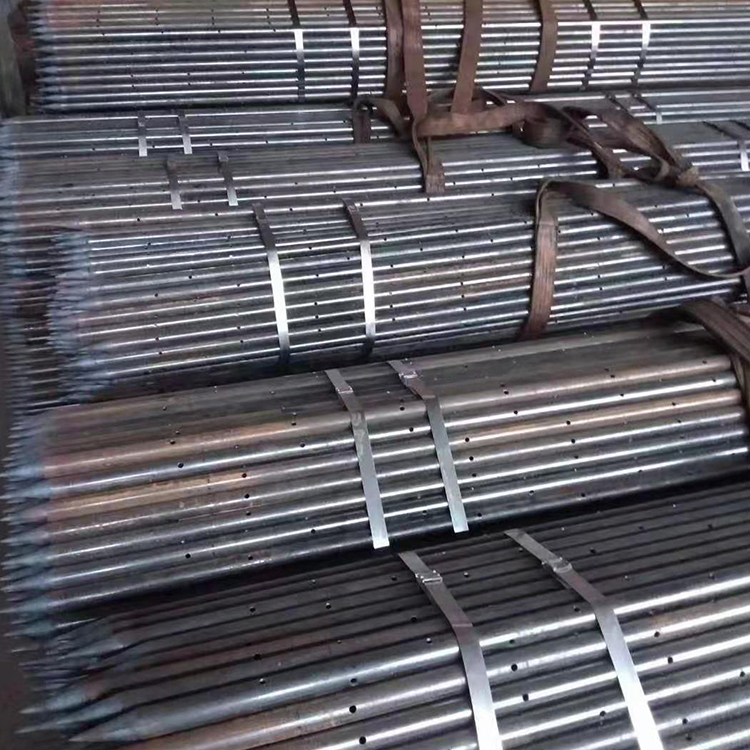

注浆孔与溢浆系统：管壁采用激光精密打孔技术，孔径 4-10mm，孔间距 100-200mm，按梅花形或螺旋形均匀布置，开孔率达 5%-8%，确保浆液均匀扩散。底部 50cm 内孔径可增大至 6mm 提升注浆效率，顶部 1-2m 为非注浆段避免漏浆；孔口贴覆耐水塑料胶带临时封堵，注浆时自动破裂释放浆液，防止泥沙堵塞。

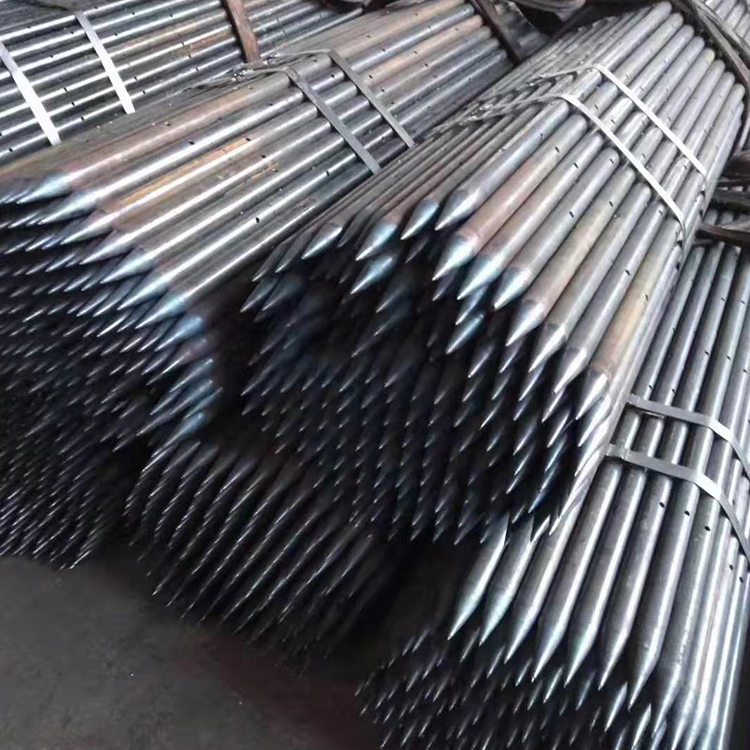

连接与端部结构：采用 10-12cm 长螺纹套管或法兰连接，接缝满焊加固，接头抗拉强度≥管体母材强度，接缝错开率＞50%；前端加工为 30° 锥形封端，便于打入岩土体并减少阻力；管身每隔 1-2m 焊接钢筋箍作为对中支架，确保注浆保护层厚度≥2cm。

辅助增强设计：高端型号可配备内置 PVC 塑料管的双层复合结构，实现分段注浆，浆液利用率＞95%；部分产品外挂钢筋网或内置螺纹钢筋，抗弯强度提升 30%-50%，适配深基坑等高危场景。
