钢花管产品结构与加工工艺

一、产品概述

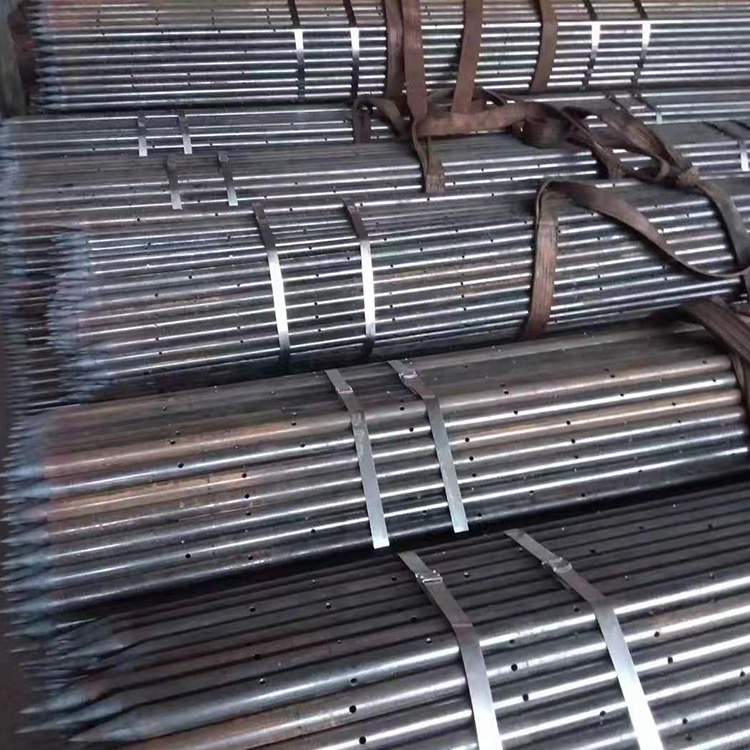

钢花管也叫注浆钢花管、超前小导管、边坡注浆管，是隧道、基坑、边坡、桩基工程专用的岩土加固注浆管材。产品以无缝钢管或焊管为基材，管身按标准梅花形、螺旋形均匀打孔，端头削尖便于打设植入地层，是目前岩土锚固、超前支护、地基固结、塌方治理的核心工程材料。

钢花管主要通过高压注浆方式，让水泥浆液通过管壁注浆孔渗透松散土层、裂隙岩层，固化围岩结构、填充空隙、提升土体整体性与承载力，有效防止隧道掌子面塌方、边坡滑移、地基沉降，广泛应用于公路铁路隧道、地铁工程、矿山巷道、基坑支护、桥梁桩基加固等各类岩土工程。

二、工作原理

钢花管属于“管浆一体”主动加固支护材料，施工原理清晰、加固效果稳定：

1、植入锚固：将削尖的钢花管通过钻孔、锤击或液压顶入方式，植入松散围岩、边坡土层或桩基周边地层，形成密集钢管骨架支撑体系，初步分担地层压力，抵抗围岩变形。

2、高压注浆渗透：通过管体中空通道高压注入水泥浆、水泥砂浆或化学浆液，浆液从管壁均匀注浆孔向外扩散渗透，填充岩土裂隙、空隙，排出松散土体内部空气与积水。

3、固结成型加固：浆液凝固后，将松散碎石、土体、岩层胶结为整体钢筋混凝土结构，大幅提升围岩强度、整体性与抗滑移能力，实现超前支护、地层加固、防渗止水多重效果。

三、产品结构与加工工艺

钢花管采用标准化精密加工，结构适配各类注浆施工工艺，整体强度高、注浆均匀、不易堵孔：

- 管体基材：主流采用20#无缝钢管、Q235B、Q345B碳钢材质，无焊缝隐患，承压能力强，适配高压注浆与复杂地质工况

- 端头尖削处理：管头锻压削尖，锥度规整，便于快速打入地层、降低施工阻力，提升打孔植入效率

- 注浆孔布局：管壁采用梅花状、螺旋状均匀布孔，常规孔径6–10mm，孔距均匀，保证浆液360°全方位渗透，无注浆盲区

- 管尾预留丝扣/平口：可加工外接丝扣，支持多管对接加长，适配深孔、长距离超前支护施工

- 防腐防锈处理：可做除锈、刷漆、镀锌防腐处理，延长地下潮湿环境使用寿命，适配永久加固工程

四、核心产品特点

1、高强度抗变形，支护安全性高

采用优质碳钢无缝基材，结构强度高、抗压抗冲击、不易弯折变形，可承受2–8MPa高压注浆压力，能有效抵抗围岩侧向压力，杜绝隧道掌子面、边坡坍塌风险，支护稳定性极强。

2、注浆均匀，加固效果彻底

标准化梅花布孔设计，浆液扩散均匀、渗透范围广，可充分填充岩土细微裂隙，解决松散地层、破碎围岩加固不彻底、局部空洞等问题，大幅提升地层整体承载力与防渗性能。

3、施工便捷，适配性极强

管材重量适中、打孔精准、端头锋利，打设轻松、入管顺畅；支持定尺裁切、丝扣对接、非标定制，适配浅孔、深孔、密集支护、管棚支护等多种施工工艺。

4、耐腐蚀寿命长，工程性价比高

碳钢基材韧性好、抗老化、耐地下潮湿腐蚀，可长期稳定发挥支护作用；相较于传统支护方式，施工速度快、成本低、加固效果更持久，大幅降低工程后期维护成本。

5、规格齐全，可非标定制

管径、壁厚、长度、孔径、孔距均可按需定制，适配大小断面隧道、深浅基坑、高低边坡等不同工况，满足各类工程设计图纸要求。

五、应用范围

- 公路、铁路、市政隧道超前支护、围岩加固、塌方治理

- 地铁隧道、综合管廊地下工程破碎地层注浆固结

- 山体边坡、基坑边坡锚固加固、防滑坡注浆工程

- 桥梁桩基、房建地基后注浆加固、沉降治理

- 矿山巷道、隧洞围岩加固、堵水防渗工程

- 水利隧洞、人防工程、地下空间岩土加固支护项目
